測繪CAD丨CAD怎么畫兩圓的公切線？
- 發布時間：2022-05-10 14:38:14
- 訪問：921
在使用CAD軟件繪制圖紙時，遇到需要畫兩圓公切線的情況應該怎么辦呢？下面小編就給大家介紹具體的操作方法，一起來練習操作一下吧。

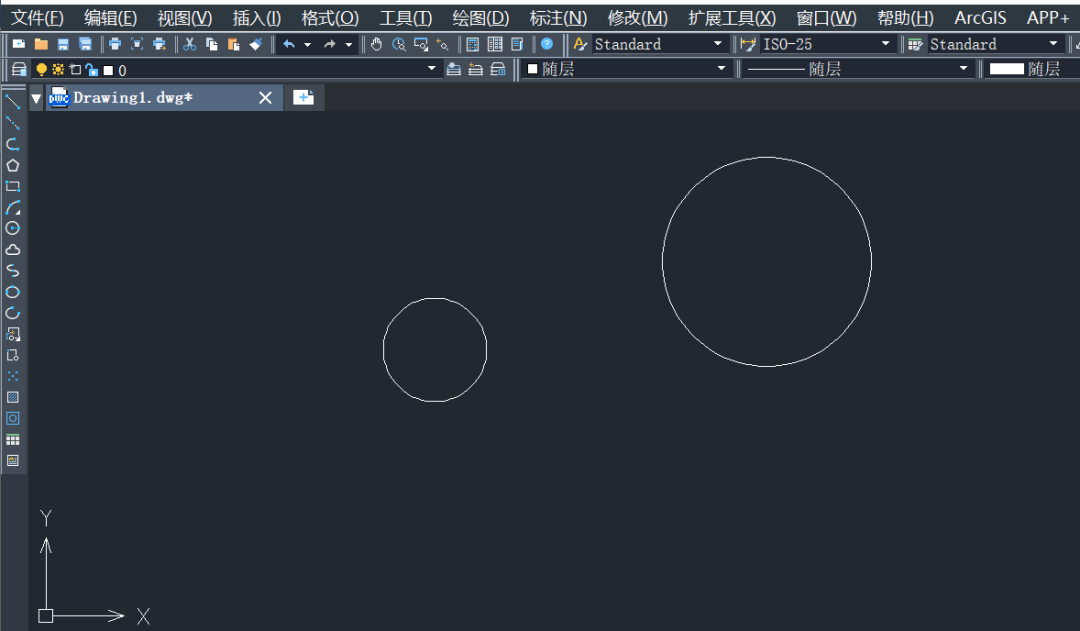

1.首先打開 CAD繪圖軟件，下面小編繪制繪制兩個大小不一且有一定間距的圓作為演示，如圖所示。

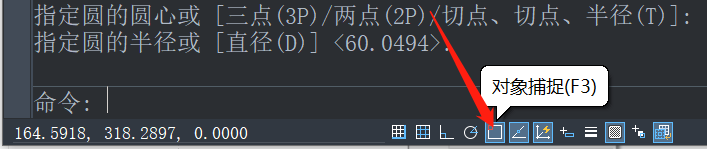

2. 接著在下方工具欄中找到【對象捕捉】按鈕，左鍵點擊，即可打開對象捕捉，如圖所示。

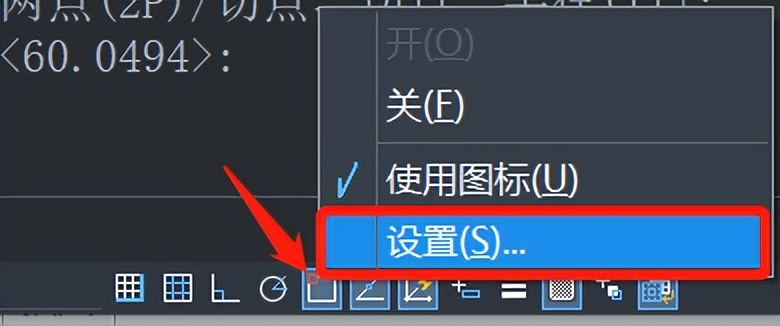

3.右鍵點擊【對象捕捉】按鈕，點擊【設置】，如圖所示。

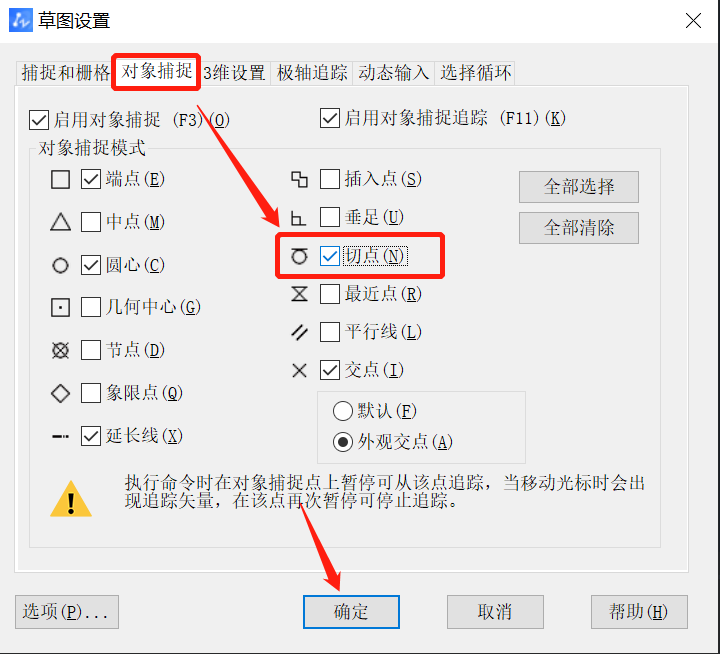

4.在彈出的【草圖設置】設置窗口中，我們點擊【對象捕捉】，勾選【切點】，點擊【確定】即可，如圖所示。

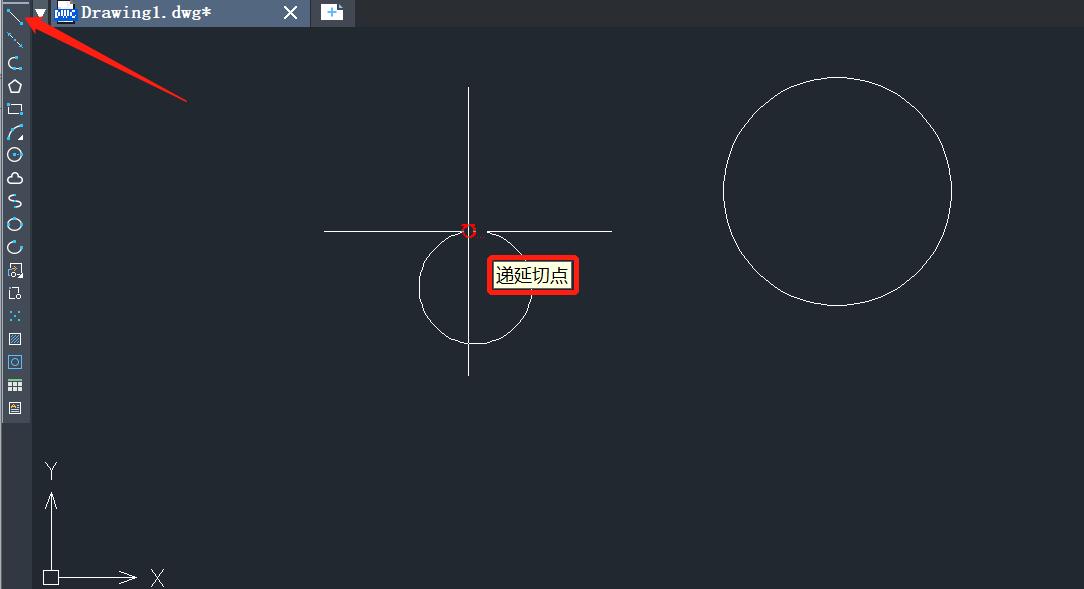

5. 在左側工具欄中找到“直線”工具，將光標放在圓上不動，會出現“遞延切點”的提示，此時就點擊一下鼠標左鍵。

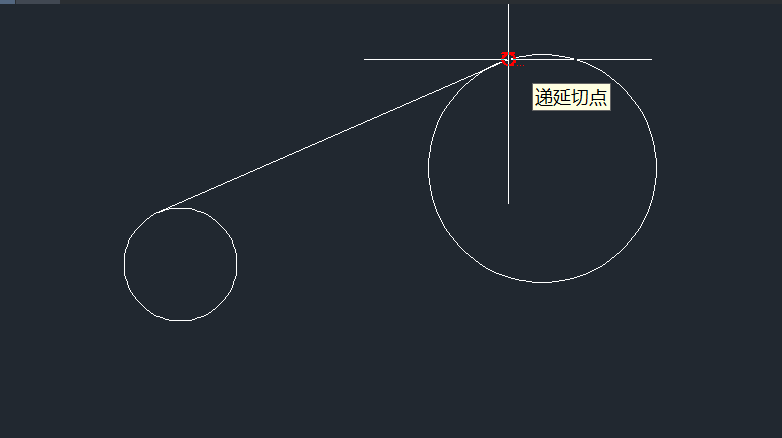

6. 然后將光標移到另一個圓上，出現“遞延切點”的提示，再次點擊鼠標左鍵。

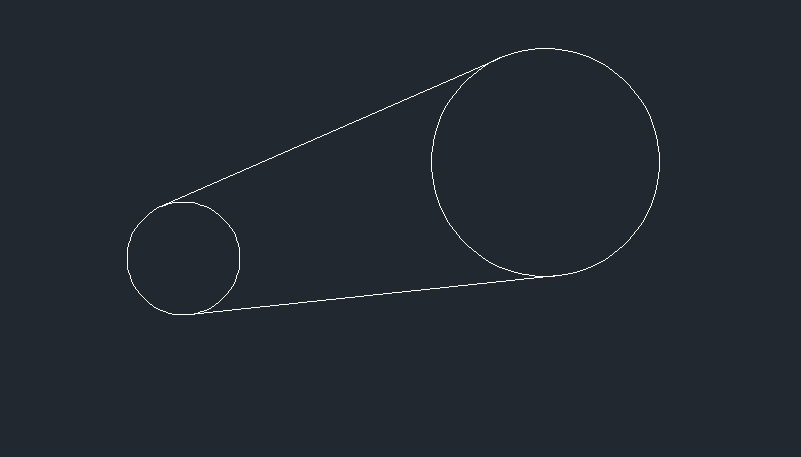

7.再按照以上方法操作一遍，另外一條切線也出來了，兩圓間的切線就完成了，效果圖如下。
以上就是關于CAD畫兩圓公切線的具體操作方法，希望能幫到有需要的小伙伴。
